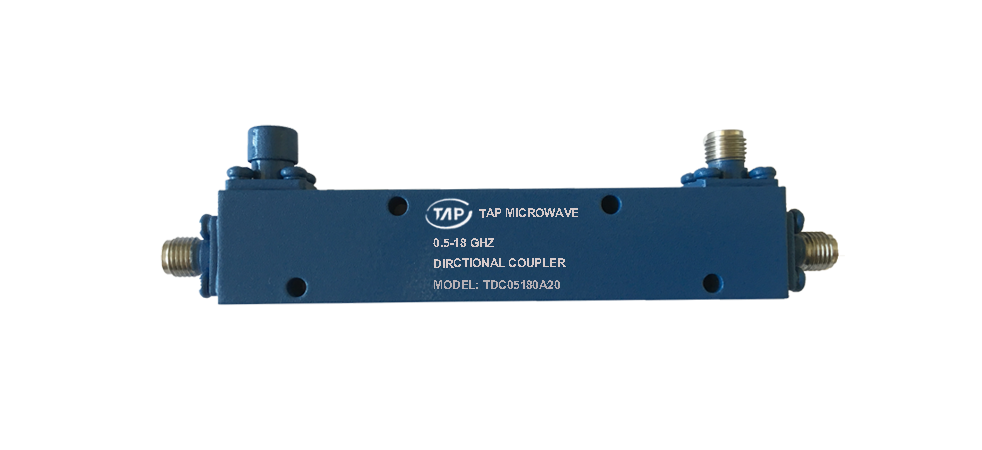

TDC05180A20 0,5–18 GHz 20 dB Richtkoppler

Technical Data Sheet Frequency Range 0.5~18GHz Finish Painted Black Insertion Loss ≤1.2dB (Exkl. Coupling Loss 0.04dB) Steckerkörper Passivierter Edelstahl ...

RÜCKMELDUNG

Produktdetails

Technisches Datenblatt
Frequenzbereich	0.5~18GHz	Beenden	Painted Black
Einfügedämpfung	≤1,2 dB (Exkl. Kupplung Verlust 0,04 dB)	Steckerkörper	Passivierter Edelstahl
Kopplungsfaktor	≤20±0.8dB	Gehäuse	Aluminium, 6061 T6 Klarer Chem-Konversionsfilm
Kopplungsempfindlichkeit	≤±0,8 dB	Anschlussstift	Berylliumkupfer, Goldteller
Richtwirkung	≥12dB	Lot	Bleifrei, RoHS-konform
VSWR	Primär ≤1,40:1 Sekundär ≤1,40:1	Betriebstemperatur	-55~+85℃
¹Krafthandhabung	Einfall ≤50Watt; Reflektiert ≤2Watt	Betriebsfeuchtigkeit	Bis zu 95 %, Nein- Kondensieren
Impedanz	50Oh	Gewicht
Port-Anschlüsse	SMA-Buchse
