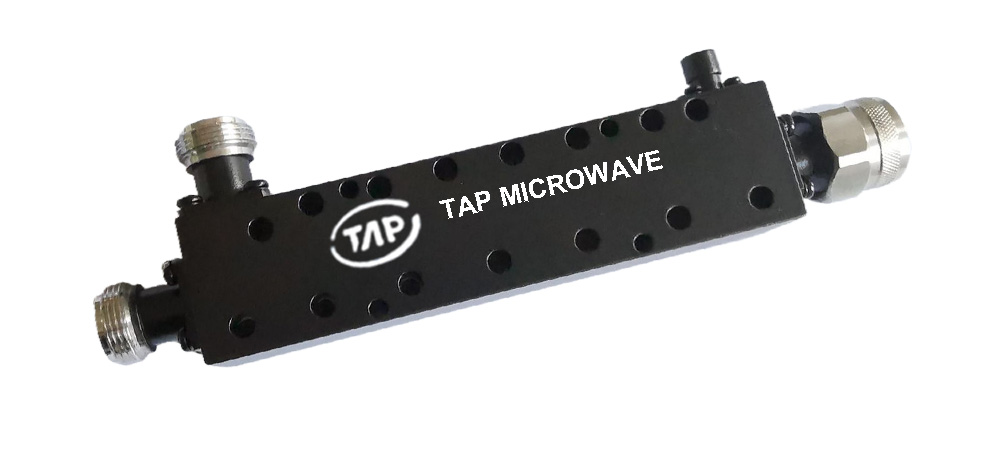

TDC0520N20M 0.5-2GHz 20dB directional coupler

Technical Data Sheet Frequency Range 0.5~2.0GHz Finish Painted Blue_ RAL #5007 挿入損失 ≤0.4dB (除く. カップリング 損失 0.04dB) 接続する ...
製品詳細

テクニカルデータシート

周波数範囲

0.5~2.0GHz

仕上げる

ブルー塗装_RAL #5007

挿入損失

≤0.4dB (除く. カップリング

損失 0.04dB)

コネクタ本体

真鍮, ニッケルメッキ

結合係数

≤30±1dB

ハウジング

アルミニウム, 6061 T6

透明な化学変換フィルム

結合感度

≤±1dB

コネクタピン

ベリリウム銅, ゴールドプレート

指向性

≥18dB

半田

無鉛の, RoHS対応

VSWR

プライマリー ≤1.20:1

二次 ≤1.20:1

動作温度

-40~+85℃

1パワーハンドリング

入射量 ≤50ワット;

反射 ≤50W

動作湿度

最大95%、非- 凝縮

インピーダンス

50おお

重さ

260g

ポートコネクタ

入力: N-男性

その他: N-女性

1負荷のVSWRが以下の場合にパワーハンドリングが保証される 1.50:1.
