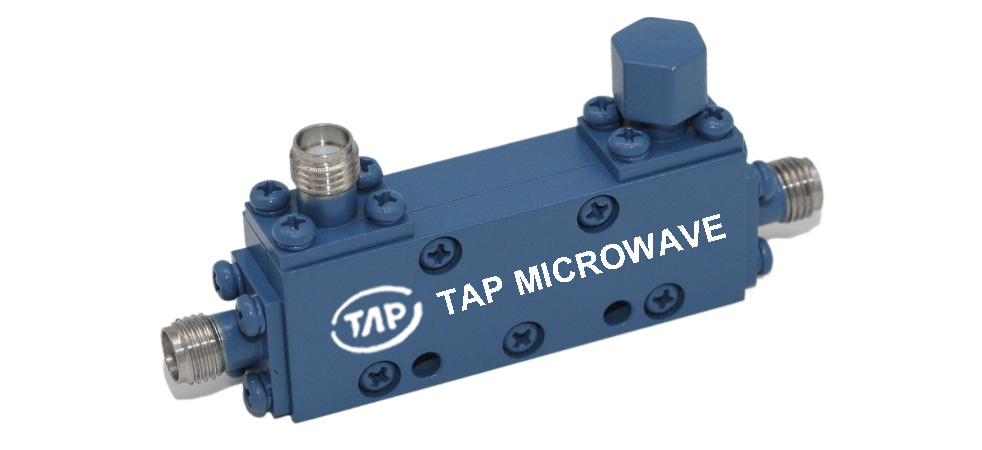

製品詳細
| テクニカルデータシート | ||||
| 周波数範囲 | 4～8GHz | 仕上げる | Painted Blue_ RAL #Black | |
| 挿入損失 | ≤0.45dB (除く. カップリング
損失 0.01dB) |
コネクタ本体 | 不動態化ステンレス鋼 | |
| 結合係数 | ≤30±1.0dB | ハウジング | アルミニウム, 6061 T6
透明な化学変換フィルム |
|
| 結合感度 | ≤±0.75dB | コネクタピン | ベリリウム銅, ゴールドプレート | |
| 指向性 | ≥18dB | 半田 | 無鉛の, RoHS対応 | |
| VSWR | プライマリー ≤1.50:1
二次 ≤1.50:1 |
動作温度 | -55～+85℃ | |
| 1パワーハンドリング | 入射量 ≤50ワット;
反射 ≤ 3 ワット |
動作湿度 | 最大90%、非- 凝縮 | |
| インピーダンス | 50おお | 重さ | ||
| ポートコネクタ | SMA-メス | |||
1負荷のVSWRが以下の場合にパワーハンドリングが保証される 1.50:1.
