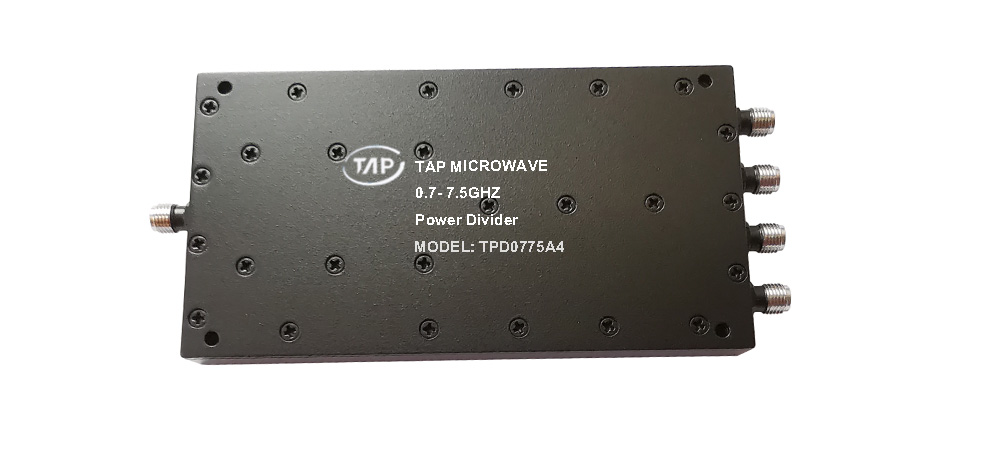

TPD0775A4 0.7~7.5GHz 4 ウェイパワーディバイダー

Technical Data Sheet Frequency Range 0.7~7.5GHz Finish Painted Blue_ RAL #5007 Insertion Loss ≤2.6dB (6.02dB以上のスプリット) コネクタ ...
製品詳細

テクニカルデータシート

周波数範囲

0.7~7.5GHz

仕上げる

ブルー塗装_RAL #5007

挿入損失

≤2.6dB

(6.02dB以上のスプリット)

コネクタ本体

真鍮, トライアロイプレート

VSWR

Input ≤1.50:1

出力≤1.30:1

ハウジング

アルミニウム, 6061 T6

透明な化学変換フィルム

分離

≥16dB

コネクタピン

ベリリウム銅, ゴールドプレート

振幅バランス

≤±0.5dB

半田

無鉛の, RoHS対応

位相バランス

≤±5°

動作温度

-55~+85℃

1パワーハンドリング

順方向 ≤30ワット;

逆向き ≤1W

動作湿度

最大95%、非- 凝縮

インピーダンス

50おお

重さ

170g

ポートコネクタ

SMA-メス

1負荷のVSWRが以下の場合にパワーハンドリングが保証される 1.50:1.
