Product Details

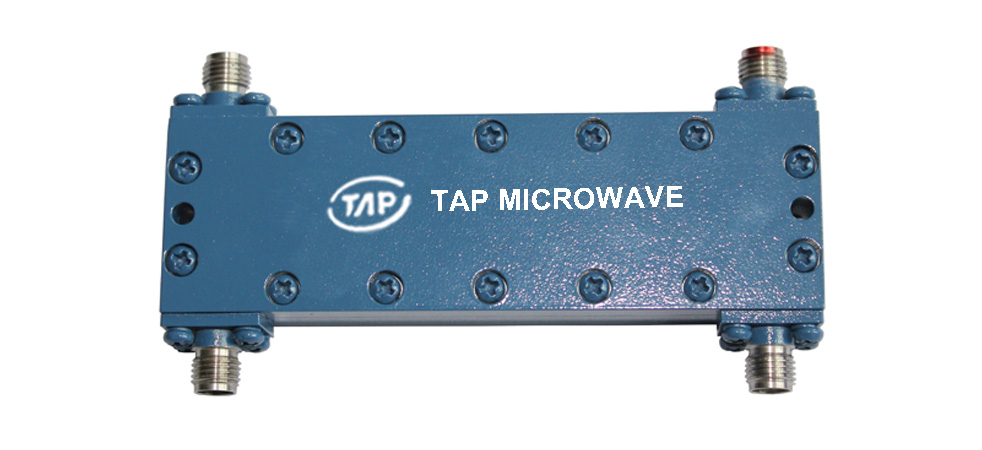

![](https://tapmicrowave.com/wp-content/uploads/2019/04/TPD1080A-1-8GHz-3dB-Hybrld-Coupler.jpg)
Technical Data Sheet |
||||
Frequency Range |
1~8GHz |
Finish |
Painted Blue_ RAL #5007 |
|
Nominal Split |
3.01dB |
Connector Body |
Passivated Stainless Steel |
|
Insertion Loss |
≤0.8dB |
Housing |
Aluminum, 6061 T6 Clear Chem Conversion Film |
|
Isolation |
≥20dB |
|||
Amplitude Balance |
≤±0.5dB |
Connector Pin |
Beryllium Copper, Gold Plate |
|
Phase Balance |
≤±5° |
Solder |
Lead Free, RoHS Compliant |
|
VSWR |
≤1.25:1 |
Operating Temperature |
-55~+85℃ |
|
1Power Handling |
Average ≤50Watt Peak ≤1KW |
Operating Humidity |
Up to 95%,Non- Condensing |
|
Impedance |
50Ω |
Weight |
70g |
|
Port Connectors |
SMA-Female |
1Power Handling guaranteed when load’s VSWR within 1.50:1
